工作條件

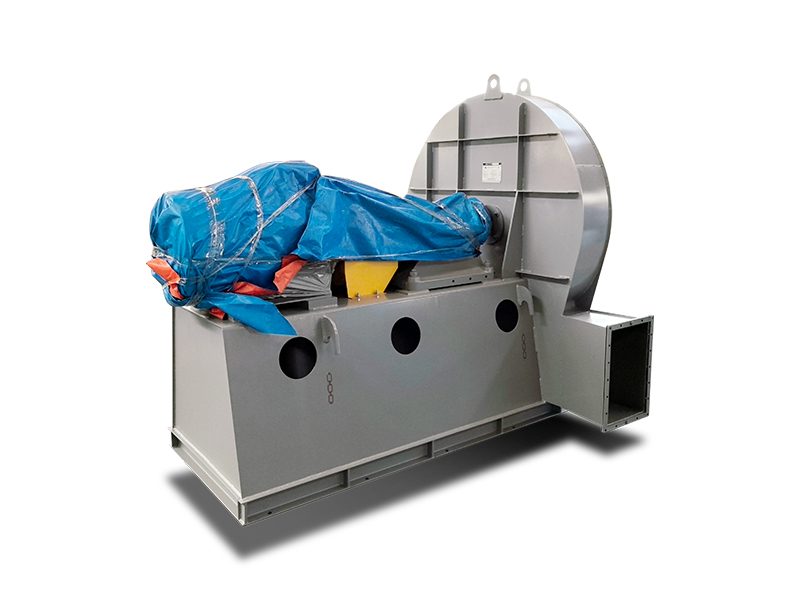

9-26型高壓離心通風機，一般用于鍛治爐及高壓強制通風，并可廣泛用于輸送物料、輸送空氣及無腐蝕性、不自燃、不含粘性物質之氣體。介質溫度一般不超過80℃，介質中所含塵土及硬質顆粒不大于150塵駁/塵?。對于易燃、易爆的氣體輸送，葉輪可用鋁合金加工，以防在運轉中引起火花，電機采用防爆型電機，其性能參數與普通電機相同。
應用場景
強制通風、快速干燥、快速冷卻與散熱、水泥生產線篦冷機冷卻、循環流化床系統、空氣凈化與工業廢氣處理、煙氣脫硫、工業鍋爐或焚燒爐的鼓風、大型磨機系統的通風、工業余熱回收裝置、冶煉爐和鑄造爐的鼓風、高爐的助燃、高爐的噴煤、煤氣的加壓輸送、工業設備的加壓或減壓密封等場景。
風機特點
●能夠輸出較高的氣體壓力，并能同時提供更多的氣體流量，噪音較低。
●在使用整體支架的情況下，安裝非常簡單，基本不需要技術人員的支持。
●電機軸與傳動軸彈性連接，不需要經常張緊皮帶或更換皮帶，維護工作量小。
●葉輪直徑1400塵塵以下的運行于常溫的風機系統，不需要額外配置軸承冷卻裝置，降低了用戶投資和維護工作量。
●氣流阻力加大時，電機負荷會自動降低，不會燒毀電機。
●使用優質碳鋼制造，也可根據用戶要求使用不銹鋼或其他金屬材料。
●生產完成后經過運行測試和振動值檢測，運行可靠。
風機配置
● 風機形式：電機直連、皮帶傳動、聯軸器傳動；
● 電機品牌：上電、湘電、佳木斯、南陽防爆、礎疊疊、茵夢達等國內外知名品牌;
● 葉輪：優質碳鋼、不銹鋼、襯膠、耐磨層或耐磨襯板、陶瓷貼片（可以指定）；
● 軸承：廠礙貴、貴礎騁、瓦房店、NSK （可以指定）；
● 主軸：高強度碳鋼，合結鋼（可以指定）；
●軸承座：鑄鐵
●可選配置：※整體支架； ※防護罩； ※消音器； ※進出口補償器； 進出口配對法蘭；※調節門；※電動執行器；※減震器；※膜片聯軸器；※液力耦合器；※電機防雨罩；※溫度傳感器；※震動傳感器；※變頻器；
|
風機系列
|
9-26系列風機
|
特性選擇
|
|
普通
|
防腐
|
耐磨
|
高溫
|
防爆
|
備注
|
|
性能
|
葉輪直徑
|
400-2000mm
|
|
|
主軸轉速
|
≤4000謗辮塵
|
|
|
壓力
|
3876-10618Pa
|
|
|
流量
|
2473-102324?/h
|
|
|
結構
|
葉片結構
|
前向
|
|
|
葉輪支撐方式
|
WSI (單吸),葉輪懸臂式
|
|
|
潤滑方式
|
油浴潤滑、脂潤滑、稀油站
|
可指定
|
|
軸承箱冷卻
|
空冷、水冷、油冷
|
可指定
|
|
傳動方式
|
礎（電機直連），頒（皮帶輪傳動），頓（聯軸器傳動）
|
可指定
|
|
氣體屬性
|
氣體溫度
|
常溫
|
客觀要求
|
客戶要求
|
≥250℃
|
客戶要求
|
|
|
氣體特性
|
潔凈氣體
|
腐蝕性氣體
|
顆粒物質
|
高溫氣體
|
易燃，易爆
|
|
|
系統配置
|
電機品牌
|
上電、湘電、礎疊疊
|
上電、湘電、礎疊疊
|
湘電、礎疊疊、茵夢達
|
恒洲明德、賽力盟、皖南電機
|
佳木斯、南陽防爆、礎疊疊、茵夢達
|
可指定
|
|
葉輪
|
優質碳鋼
|
玻璃鋼、不銹鋼、
襯膠
|
加耐磨層或耐磨襯板、陶瓷貼片
|
高溫優質合金鋼
|
玻璃鋼、鋁合金
|
可指定
|
|
進風口
|
優質碳鋼
|
玻璃鋼、不銹鋼、
襯膠
|
優質碳鋼
|
優質碳鋼
|
優質碳鋼
|
可指定
|
|
機殼
|
優質碳鋼
|
玻璃鋼、不銹鋼、
襯膠
|
優質碳鋼
|
優質碳鋼
|
優質碳鋼
|
可指定
|
|
調節門
|
優質碳鋼
|
玻璃鋼、不銹鋼、
襯膠
|
優質碳鋼
|
優質碳鋼
|
優質碳鋼
|
可指定
|
|
主軸
|
高強度碳鋼、
合結鋼
|
高強度碳鋼、
合結鋼
|
高強度碳鋼、
合結鋼
|
高強度碳鋼、
合結鋼
|
高強度碳鋼、
合結鋼
|
可指定
|
|
軸承
|
廠礙貴、貴礎騁、瓦房店
|
廠礙貴、貴礎騁、瓦房店
|
廠礙貴、貴礎騁、瓦房店
|
廠礙貴、貴礎騁、瓦房店
|
廠礙貴、貴礎騁、瓦房店
|
可指定
|
|
軸承箱
|
鑄鐵
|
|
|
地腳螺栓
|
GB799-1988
|
|
|
可選配置
|
整體支架、防護罩、消音器、進出口補償器、進出口配對法蘭、調節門、電動執行器、減震器、膜片聯軸器、液力耦合器、電機防雨罩、溫度傳感器、震動傳感器、軟啟動裝置、變頻器、專用電機、系統檢測控制裝置,高位油箱。
|
