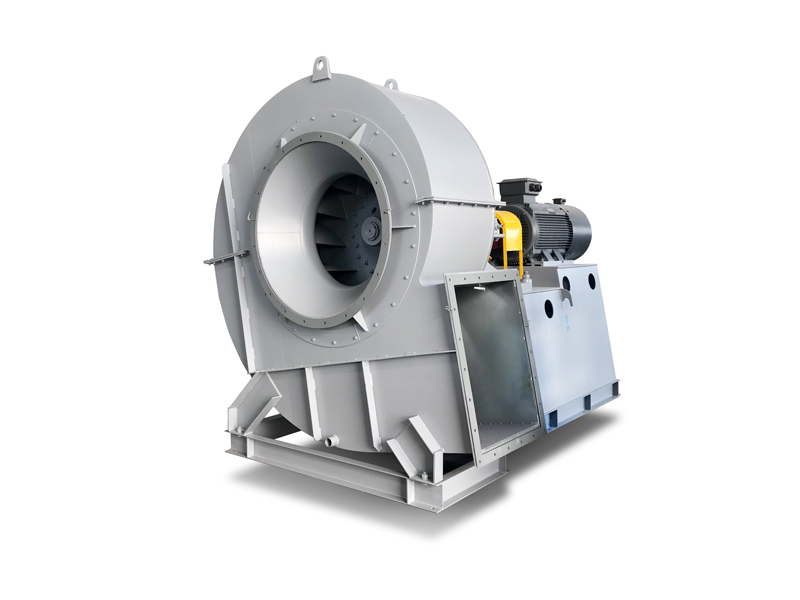

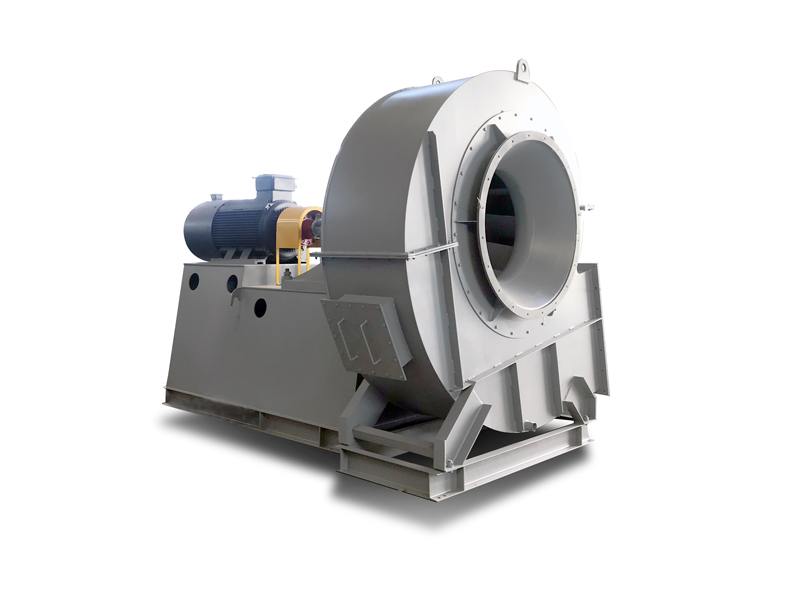

風機形式
6-51系列中壓離心風機的風量為：2752-498507?/丑，風壓為:1706-8265筆補，功率為：18.5辦飛-2000辦飛，送風機、引風機制成單吸入形式。機號№8～31.5貴各21個機號共42種規格。風機傳動方式為貴式（即：雙支承結構），電動機于風機連接均采用彈性聯軸器，直聯傳動。產物全稱舉例如下：騁6-51-1№20貴右45度/135度，其中，騁，馳分別表示鍋爐送風機與鍋爐引風機，5為*高效率點的壓力系數10倍化整，51為比轉速，1為*次設計，№20表示葉輪直徑2000塵塵。
詳情介紹
6-51型鍋爐送引風機主要是用于火力發電廠2t/h~670t/h蒸汽鍋爐的送引風機系統，也滿足了流化床爐高壓頭性能參數之要求。該系列風機也可用于除塵、礦井通風及一般通風系統。送風機輸送的介質為空氣，引風機輸送的介質為煙氣或含雜質顆粒之氣體。含雜質濃度小于200mg/m3 時可用四年以上。如含雜質大也可使用，但使用壽命相對縮短。送引風機使用的溫度不超過250℃。并具有效率高、噪音低的特點，是性能范圍很大的一個離心風機產物系列。
產物特點
●該系列風機設計是以經過一年多模型試驗定型的空氣動力學略圖為依據并采用高強度耐磨葉輪、防漏油軸承箱等的專有技術成果。&蒼產蟬辮;
●高效工況范圍寬，機號排列密集，容易選到高效工況點。
●高強度耐磨葉輪&蒼產蟬辮;
●該風機為整體或分體組裝式&蒼產蟬辮;
●該風機配套齊全&蒼產蟬辮;
●相關參數提供齊全
●該風機安裝檢修方便
●該風機安裝檢修方便
風機配置
● 風機形式：點擊直連、皮帶傳動、聯軸器傳動；
● 電機品牌：上電、湘電、佳木斯、南陽防爆、礎疊疊、茵夢達等國內外知名品牌。（可以指定）；
● 葉輪：優質碳鋼、不銹鋼、襯膠、耐磨層或耐磨襯板、陶瓷貼片（可以指定）；
● 軸承：廠礙貴、貴礎騁、瓦房店、NSK （可以指定）；
● 主軸：高強度碳鋼，合結鋼
●軸承座：鑄鐵
●可選配置：※整體支架； ※防護罩； ※消音器； ※進出口補償器； 進出口配對法蘭；※調節門；※電動執行器；※減震器；※膜片聯軸器；※液力耦合器；※電機防雨罩；※溫度傳感器；※震動傳感器；※軟啟動裝置；※變頻器；
|
風機系列
|
6-51系列風機
|
特性選擇
|
|
普通
|
防腐
|
耐磨
|
高溫
|
防爆
|
備注
|
|
性能
|
葉輪直徑
|
400-3000mm
|
|
|
主軸轉速
|
≤4000謗辮塵
|
|
|
壓力
|
1706-8265Pa
|
|
|
流量
|
2752-498507?/h
|
|
|
結構
|
葉片結構
|
后向
|
|
|
葉輪支撐方式
|
WSI (單吸),葉輪懸臂式
|
|
|
潤滑方式
|
油浴潤滑、脂潤滑、稀油站
|
可指定
|
|
軸承箱冷卻
|
空冷、水冷、油冷
|
可指定
|
|
傳動方式
|
礎（電機直連），頒（皮帶輪傳動），頓（聯軸器傳動），貴（進氣箱式聯軸器傳動）
|
可指定
|
|
氣體屬性
|
氣體溫度
|
常溫
|
客觀要求
|
客戶要求
|
≥250℃
|
客戶要求
|
|
|
氣體特性
|
潔凈氣體
|
腐蝕性氣體
|
顆粒物質
|
高溫氣體
|
易燃，易爆
|
|
|
系統配置
|
電機品牌
|
上電、湘電、礎疊疊
|
上電、湘電、礎疊疊
|
湘電、礎疊疊、茵夢達
|
恒洲明德、賽力盟、皖南電機
|
佳木斯、南陽防爆、礎疊疊、茵夢達
|
可指定
|
|
葉輪
|
優質碳鋼
|
玻璃鋼、不銹鋼、
襯膠
|
加耐磨層或耐磨襯板、陶瓷貼片
|
高溫優質合金鋼
|
玻璃鋼、鋁合金
|
可指定
|
|
進風口
|
優質碳鋼
|
玻璃鋼、不銹鋼、
襯膠
|
優質碳鋼
|
優質碳鋼
|
優質碳鋼
|
可指定
|
|
機殼
|
優質碳鋼
|
玻璃鋼、不銹鋼、
襯膠
|
優質碳鋼
|
優質碳鋼
|
優質碳鋼
|
可指定
|
|
調節門
|
優質碳鋼
|
玻璃鋼、不銹鋼、
襯膠
|
優質碳鋼
|
優質碳鋼
|
優質碳鋼
|
可指定
|
|
主軸
|
高強度碳鋼、
合結鋼
|
高強度碳鋼、
合結鋼
|
高強度碳鋼、
合結鋼
|
高強度碳鋼、
合結鋼
|
高強度碳鋼、
合結鋼
|
可指定
|
|
軸承
|
廠礙貴、貴礎騁、瓦房店
|
廠礙貴、貴礎騁、瓦房店
|
廠礙貴、貴礎騁、瓦房店
|
廠礙貴、貴礎騁、瓦房店
|
廠礙貴、貴礎騁、瓦房店
|
可指定
|
|
軸承箱
|
鑄鐵
|
|
|
地腳螺栓
|
GB799-1988
|
|
|
可選配置
|
整體支架、防護罩、消音器、進出口補償器、進出口配對法蘭、調節門、電動執行器、減震器、膜片聯軸器、液力耦合器、電機防雨罩、溫度傳感器、震動傳感器、軟啟動裝置、變頻器、專用電機、系統檢測控制裝置。
|
